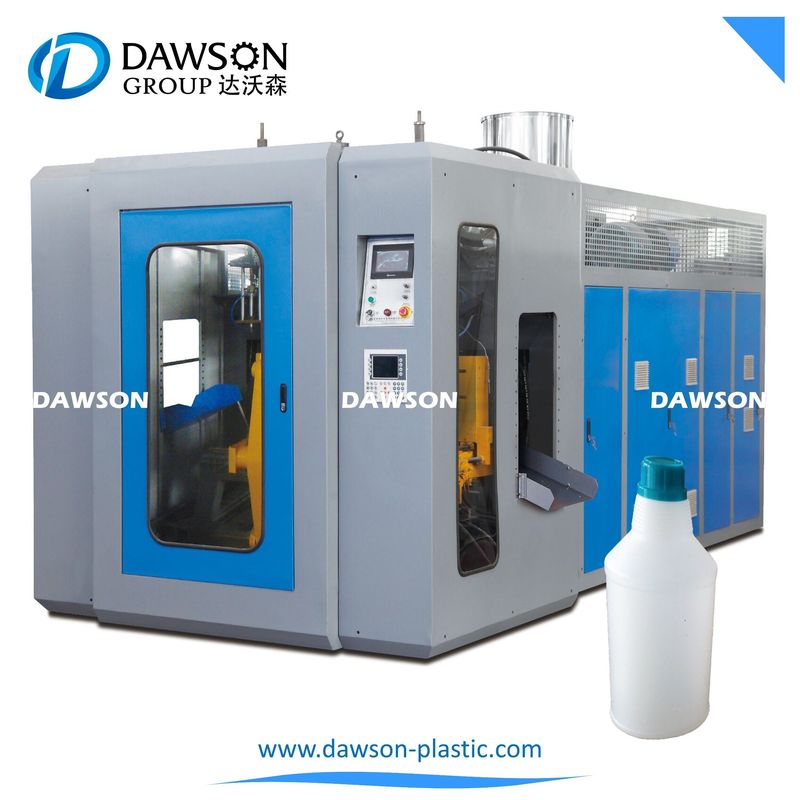

HDPE van 1L 2L Plastic Chemische Fles die Uitdrijvingsslag het Vormen Machines maken
ABLB65 de volledige automatische flessenslag het vormen machine werd speciaal ontworpen voor het maken van plastic waterflessen, smeerolieflessen, detergent flessen, kosmetische flessen, en andere plastic containers niet over 5L.
De eigenschappen van deze machine:
(1) het is geschikt om PE, HDPE, pp, pvc, PETG, PS te produceren zo, plastic containers en de flessen in alle vormen zijn beschikbaar, is het max. Productvolume tot 5L.
(2) Enige post twee matrijzen hoofdontwerp, zeer gemakkelijk te werken en onderhoud.
(de 3) Meeste componenten van de machine van het slagafgietsel zijn van beroemd wereldmerk.
(4) volledig automatisch proces met lage machtsconsumptie, hoog rendement, snel en veilige exploitatie, gemakkelijk voor onderhoud.
(5) Veelvoudige schroef beschikbaar voor dubbele laag of tranparent vloeibare hefboomlijn.
(6) het Auto deflashing beschikbare apparaat, kan de extra delen van flessen verwijderen.
(7) Autodiesmeermiddelsysteem door PLC wordt gecontroleerd.
Max. Productvolume |
5 liter |
| Uit gezette capaciteiten | 150~180pcs/h |
| Schroefdiameter | 65mm |
| Schroefl/d verhouding | 24L/d |
| De macht van de schroefaandrijving | 18.5kw |
| Schroef het verwarmen capaciteit | 6kw |
| Het verwarmen streken | 3zones |
| HDPE output | 80kg/h |
| De aandrijvingsmacht van de oliepomp | 7.5kw |
| Het vastklemmen kracht | 65kn |
| Vorm maximum grootte | 148568mm |
| Vormslag | 330*370mm |
| Maximum matrijzendiameter | 160mm |
| Het blazen druk | 0.6mpa |
| Luchtvolume | 0.6m ³ /min |
| Het koelen waterdruk | 0.3mpa |
| Waterverbruik | 50L/min |
| Machinegrootte | 3.1*1.5*2.7m |
| Machinegewicht | 5.5ton |
DE VORMgroep VAN DAWSON MACHINERY&
Automatische Uitdrijvingsslag het Vormen Machine ABLB75II
U Product: 0~5 l-Flessen
U Voeding: 380/220V 50/60 Tri-phase Herz
U Matrijzen hoofdaantal: Kies/Dubbel uit
U Geschikte grondstof: PE, PP, PVC, PS, PETG
U Outputcapaciteit: 220~240 PCS/h (5L)/met enig hoofd
450~480PCS/h(1L)/metdubbelhoofd
| Basisparameters | Geschikt materiaal | HDPE. Pp, pvc, PS, PETG, zo | ||
| Maximum volume | Dubbelde matrijzenhoofd 5 vanL (Enig hoofd)/van 1L | |||
| Outputcapaciteit | 220~240 PCS/h | |||
| Grootte | 3.8*2.3*2.5 (M) | |||
| Gewicht | 4.8T | |||
| Systeem | Specificatie | Parameters | Nota | |
| Plasticizionsysteem | ||||
| Vat samen | Hoog efficiënt laag plasticizionsysteem van de machtsconsumptie, omvormercontrole, self-protect functie wanneer begonnen bij lage temperatuur | |||
| Reductiemiddel | Materiaal van versnellingsbaklichaam: HT200 Materiaal van toestel: ZG35CrMo Materiaal van het dragen: 42CrMo Thermische behandeling van Toestel: Het doven |
Merk: GuoTai (De beste Versnellingsbakleverancier in China) |
||
| Schroef | ∮75mm, L/D-verhouding25/1, Materiaal: 38CrMoALA Nitriding thermische behandeling Het koelen door koelventilator |
Koel beschikbaar systeem | ||
| Plasticization | 100Kg/H | HDPE | ||
| Het verwarmen Streek | 3-4 aluminiumverwarmer | Het automatische verwarmen | ||
| Het verwarmen macht | 4KW/H | |||
| Uitdrijvingsmotor | Asynchrone motor in drie stadia (380V, 50Hz) 30HP | Merk: Siemens | ||
| Koelventilator | 3-4zone | Het automatische koelen | ||
Uitdrijvingssysteem |
||||
| Vat samen | Hoogwaardig legeringsstaal, centrum het voeden Avaible aan verandering in dubbele matrijzenhoofd of thriple matrijzenhoofden |
|||
| Matrijzen hoofdaantal | Enig hoofd voor 5L/dubbel hoofd voor 1L | |||
| Centrumafstand van matrijzenhoofden | 130mm of 160mm voor Dubbel matrijzenhoofd 75mm of 80mm voor Vier matrijzenhoofd |
|||
| Matrijzenhoofd | Materiaal van het matrijzenhoofd: 38CrMoAlA+40Cr+45# staal De spiegelgraad van het matrijzen hoofdgraan |
Wij verstrekken volledige vastgestelde matrijs voor elke vrije steekproef | ||
| Het verwarmen | 3-4 roestvrij staal het verwarmen cyclus Met Stoptype verwarmer Hoog - kwaliteitsthermokoppel voor temperatuur het controleren |
Stoptype verwarmer gemakkelijker en convinient voor veranderende matrijzenhoofden | ||
| Het verwarmen macht | 3~5KW | |||
| Het vastklemmen systeem | Automatisch Smeermiddelsysteem om systeem vast te klemmen | |||
| Het vastklemmen kracht | 80KN | |||
| Malplaatjeafstand | 150~560mm | |||
| Maximum vormgrootte | 400X450mm | |||
| Drukcilinder bewegende slag | 520mm | |||
| Smering | Uitgerust met automatisch smeringssysteem | |||
Elektrisch systeem |
Vat samen | De slag PLC+ van de touch screen (mens-machine interface) standaarduitdrijving het vormen machine controlerend systeem (AUTO controle, fout-alarm, het auto tellen, hulp beschikbare functie) | Siemens of MITSUBISHI-PLC Systeem + TOUCH SCREEN |
|
| Stel interface in werking | Het automatische touche screen, zelf-diagnostiseert alarmsysteem | |||
| Temperatuurcontrole | De automatische module van de temperatuurcontrole | Siemens OF MITSUBISHI-MODULE | ||
| Elektrodelen | Electricals van Schneider & Omron-relais | |||
| Elektrische bescherming | Ampèreoverbelasting, de elektrische functie van de kortsluitingzelfbescherming | |||
| Parisoncontrolemechanisme | Japan MOOG 100 richt parison controlemechanisme + de servoklep van Moog + roestvrije olietank + olieleidingen & montage (Facultatief: 10500 USD/volledige reeks indien nodig) |
|||
| Invertor | DELTA380v50hz (van Taiwan) voor hoofdschroef + een andere voor de schroef van de hefboomlijn |
|||
| Hydraulisch systeem | Vat samen | De veelvoudige Evenredige controle van het functie hydraulische geïntegreerde blok, hoge efficiënt | ||
| De motor van de oliepomp | Asynchrone motor in drie stadia (380V, 50Hz) 7.5kw | |||
| Oliepomp | Ingevoerde dubbele pomp | |||
| Kleppen | De Hydraulische kleppen van Japan YUKEN | |||
| De klep van YUKEN Hydrulic Precisiecontrole Veiliger en gemakkelijk te werken en onderhoud Ook YUKEN-vermijden de reeksen om het even welk lekkageprobleem zowel binnen of buiten, dat de al verrichting betrouwbaar en veilig maakt. |
||||
| O-verzegelt | Hoog - kwaliteit o-Verzegelt |
Wij verstrekken vervangstukken voor elke het verzegelen | ||
| Olieleidingen | Dubbele bestand laagoverdruk | |||
| Systeemdruk | L.P. 100 bar/HP 130 bar Draden van hydraulisch blokgebruik van schroef gezamenlijk GE (ISO 1179) |
|||
| Koelsysteem | Afzonderlijke waterkoelingscyclus, het koelsysteem van de oliekoeler Hoog - de koeler van de kwaliteitsolie |
|||
| Pneumatisch systeem | Vat samen | Het pneumatische systeem van Taiwan AIRTAC | ||
| Luchtdruk | 0.8MPa | |||
| Luchtverplaatsing | 0.8M3/min | |||
| Elektromagnetische klep | AIRTAC | |||
| Koelsysteem | Vat samen | Afzonderlijk koelsysteem van vorm, vat en oliesysteem | ||
| Koelmiddel | Water | |||
| Waterstroom | 80L/min | |||
| Waterdruk | 0.3-0.6MPa | |||
